技术参数
| 品牌： | ALTERA |
| 型号： | EP1AGX35CF484C6N |
| 封装： | ԭװ |
| 批号： | 21+ |
| 数量： | 10200 |
| 制造商： | Intel |
| 产品种类： | FPGA - 现场可编程门阵列 |
| RoHS： | 是 |
| 产品： | Arria GX |
| 逻辑元件数量： | 33520 |
| 逻辑数组块数量——LAB： | 1676 |
| 输入/输出端数量： | 230 I/O |
| 工作电源电压： | 1.15 V to 1.25 V |
| 最小工作温度： | 0 C |
| 最大工作温度： | + 70 C |
| 安装风格： | SMD/SMT |

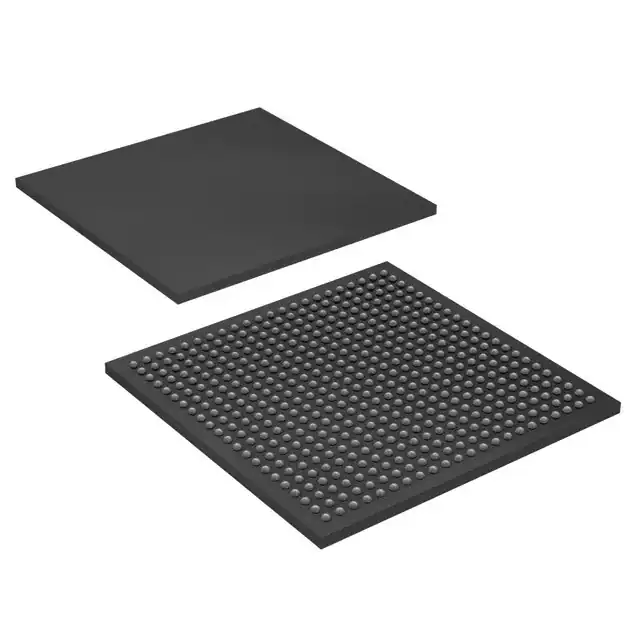

| 封装 / 箱体： | FBGA-484 |
| 数据速率： | 600 Mb/s to 3.125 Gb/s |
| 系列： | Arria GX EP1AGX35 |
| 商标： | Intel / Altera |
| 最大工作频率： | 622.08 MHz |
| 湿度敏感性： | Yes |
| 收发器数量： | 4 Transceiver |
| 工作电源电流： | 300 mA |
| 产品类型： | FPGA - Field Programmable Gate Array |
| 工厂包装数量： | 60 |
| 子类别： | Programmable Logic ICs |
| 总内存： | 1348416 bit |
| 商标名： | Arria |
| 零件号别名： | 970848 |
变送器路径
本节介绍通过Arria GX变送器的数据路径。子块按照从PLD发射机并行接口到串行接口的顺序进行描述发射机缓冲器。时钟乘法器单元每个收发信机模块都有一个时钟乘法器单元(CMU)，它接收参考信号时钟和合成两个时钟：用于串行化数据的高速串行时钟和低速并行时钟以对发射机数字逻辑(PCS)进行计时。
CMU进一步分为三个子块：
■ 一个发射机PLL
■ 一个中央时钟分频器块
■ 四个本地时钟分频器块(每个通道一个)
